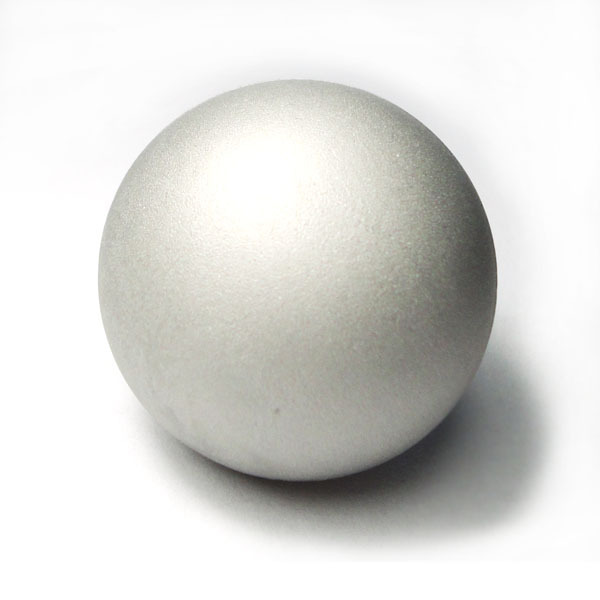

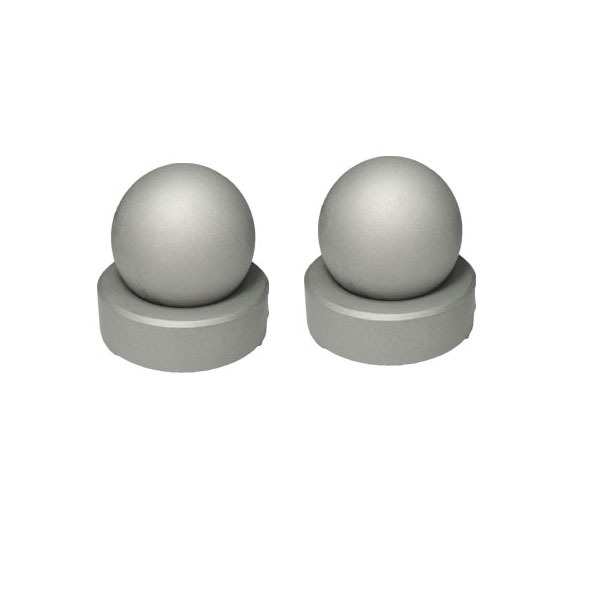

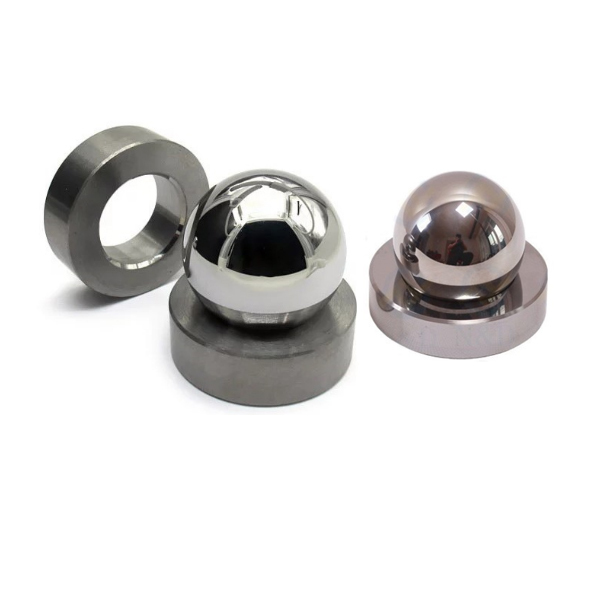

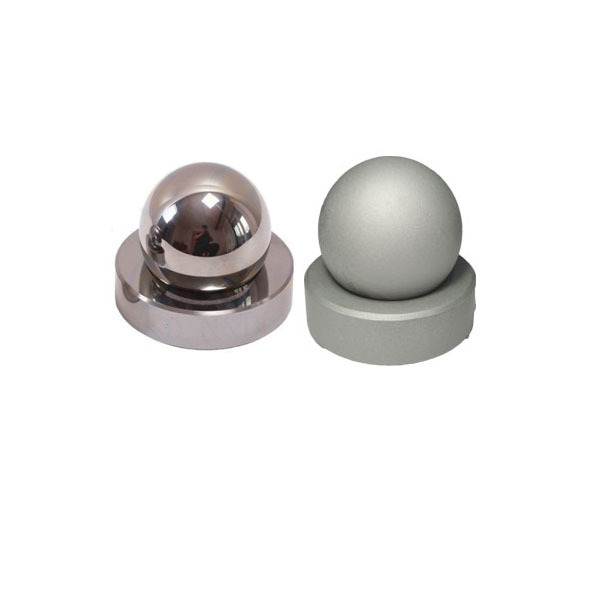

Заготовки из шариков и клапанных седел из стеллита
Шаровой шарнир и седло клапана из карбида вольфрама могут быть изготовлены из материала разных марок, однако, производительность разных марок материала напрямую влияет на эффект использования и срок службы насосов насосов-штанговых насосов. Очень важно правильно выбрать сорт материала.
Шаровой шарнир и седла из карбида вольфрама имеют высокую прочность, высокую износостойкость, высокую точность, хорошую термостойкость и хорошую коррозионную стойкость.
Наиболее распространенные детали сорта материала:
| класс |
Слепой |
Плотность г / см3 |
HRA |
ТРС |
| YG6 |
Колорадо |
14,9 |
89,5 |
2150 |
| YG8 |
Колорадо |
14,6 |
89 |
2320 |
| YN6 |
Ni |
14.8-15.0 |
90,5 |
2100 |
| YN9 |
Ni |
14.6-14.8 |
89,5 |
2200 |
| YN12 |
Ni |
14.2-14.4 |
86,5 |
2250 |
Характеристики шарового и карбидно-вольфрамового клапана, размеры седла (мм):
| Тип |
Q-15,9 |
Q-17,5 |
Q-22,2 |
Q-31,8 |
Q-34,9 |
Q-38,1 |
Q-50,8 |
Q-57,2 |
Q-63,5 |
| Диаметр D |
15,9 |
17,5 |
22,2 |
31,8 |
34,9 |
38,1 |
50,8 |
57,2 |
63,5 |
Допуск допускается
| Диаметр D |
D≤25 |
25 |
45 |
D≥60 |
| Толерантность |
+ 0,5 + 1,5 ~ |
+ 0,7 ~ 2,0 + |
+ 1,0 + 2,5 ~ |
+ 1,5 ~ 3,0 + |
| Тип |
D |
d |
ЧАС |
р |
| ФЗ-23,3 * 14,0 * 12,9-R-1,6 |
23,3 |
14,0 |
12,90 |
1,60 |
| ФЗ-29,6 * 17,0 * 12,8-R-1,6 |
29,6 |
17,0 |
12,80 |
1,60 |
| ФЗ-35,2 * 21,0 * 12,8-R-2,4 |
35,2 |
21,0 |
12,80 |
2,40 |
| ФЗ-37,5 * 24,4 * 12,8-R-2,4 |
+37,5 |
24,4 |
12,80 |
2,40 |
| ФЗ-43,6 * 27,0 * 12,8-R-2,4 |
43,6 |
27,0 |
12,80 |
2,40 |
| ФЗ-68,8 * 41,3 * 19,2-R-2,4 |
68,8 |
41,3 |
19,20 |
2,40 |
Допуск допускается
| Наружный диаметр |
Толерантность |
| D |
d |
ЧАС |
| D≤30 |
+ 0,5 ~ 1,0 + |
-1,0 ~ -0,3 |
+ 0,4 ~ 1,0 + |
| D> 30 |
+ 0,8 + 1,5 ~ |
-1,2 ~ -0,5 |
+ 0,8 + 1,5 ~ |
Мы могли бы также продюсировать по вашему рисунку.
Заявка:
Шариковые и седельные клапаны из карбида вольфрама используются для герметизации клапанов нефтяных насосов в нефтеносных нефтеносных скважинах, скважинах с вязкой нефтью, морских нефтяных скважинах, нефтяных скважинах с высоким давлением, устойчивых к сере и т.д.
